FTT-02 Tester faktorja laminacije

V proizvodnji magnetnih materialov, kot so električno jeklo in amorfni trakovi, faktor laminacije ima ključno vlogo pri določanju kakovosti materiala. Vpliva na učinkovitost motorjev, transformatorjev in drugih elektromagnetnih komponent. Za ocenjevanje tega kritičnega parametra je treba tester faktorja laminacije ponuja natančno in standardizirano metodo merjenja.

Kaj je faktor laminacije in zakaj je pomemben?

Faktor laminacije-znan tudi kot faktor zlaganja laminata ali faktor prostora-je razmerje med pravo prostornino kovine in navidezno prostornino zloženih kovinskih trakov. Določa, kako učinkovito je material zapakiran, ob upoštevanju učinkov hrapavosti površine, premazov in praznin med plastmi.

Pri uporabi magnetnih jeder visok faktor laminacije zmanjšuje izgube energije in izboljšuje zmogljivost. Zato je ključni parameter za zagotavljanje kakovosti pri električna, elektronska in motorna industrija.

Delovni princip preizkuševalnika faktorja laminacije

A tester faktorja laminacije določi učinkovitost zlaganja s primerjavo izmerjene prostornine zlaganja pod pritiskom z izračunano prostornino trdne snovi na podlagi mase in gostote materiala.

Ključni koraki testiranja vključujejo:

• Rezanje magnetnega materiala na enakomerne trakove
• Zlaganje trakov v vrsto
• Izvajanje standardnega tlaka s testerjem
• Merjenje višine stisnjenega kupa
• Izračun faktorja plastenja po formuli:

S = m / (l - w - δ - h - k)
Kje:
S = faktor laminacije (%)
m = masa kupa
l, w = dolžina in širina
δ = gostota materiala
h = stisnjena višina
k = konstanta pretvorbe enote

Postopek zahteva visoko natančnost meritev, da se odražajo majhne spremembe, ki bi lahko vplivale na faktor zlaganja.

Standardi, na katere se sklicuje preskušanje faktorja laminacije

Zagotavljanje globalne skladnosti in doslednosti, testerji faktorja laminacije morajo biti usklajeni s priznanimi standardi. Med najbolj omenjenimi so:

ASTM A719 - Magnetni materiali

Opredeljuje standardna metoda za merjenje faktorja plastovitosti v feromagnetnih materialih. Poudarja enakomeren tlak (običajno 50 psi), natančno merjenje višine kupa in pravilne izračune razmerja med maso in prostornino.

ASTM A900 - Amorfni magnetni trakovi

Posebej razvito za tanki amorfni magnetni trakovi., ta metoda zaradi občutljivosti materiala zahteva nastavitvene naprave, mikrometrske meritve in skrbno zlaganje.

ASTM A683 - polobdelano električno jeklo

Nanaša se na uporaba standarda ASTM A719 kot določeno preskusno metodo. Poudarja, da višji faktor laminacije pomeni boljšo kakovost, zlasti pri bolj gladkih in debelejših materialih.

IEC 60404-13 - Globalni standard za električno jeklo

Zagotavlja mednarodne smernice za merjenje faktorja zlaganja pri vseh vrstah električnega jekla. Zahteva natančno tehtanje, dimenzijsko natančnost in uporabo tlaka 1,00 ± 0,05 N/mm².

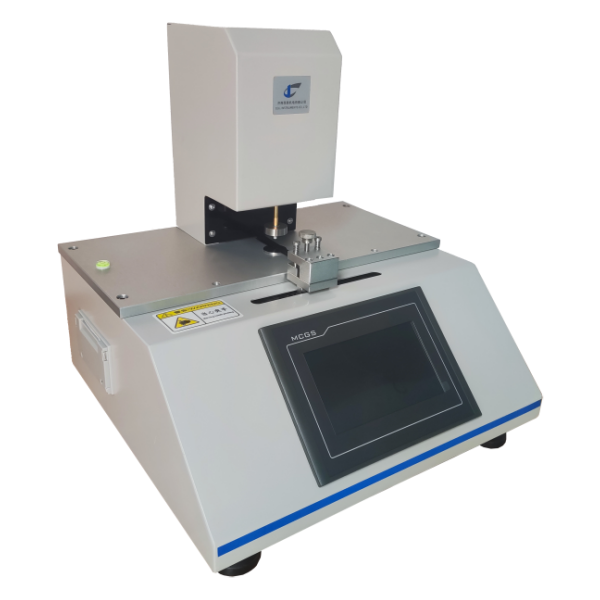

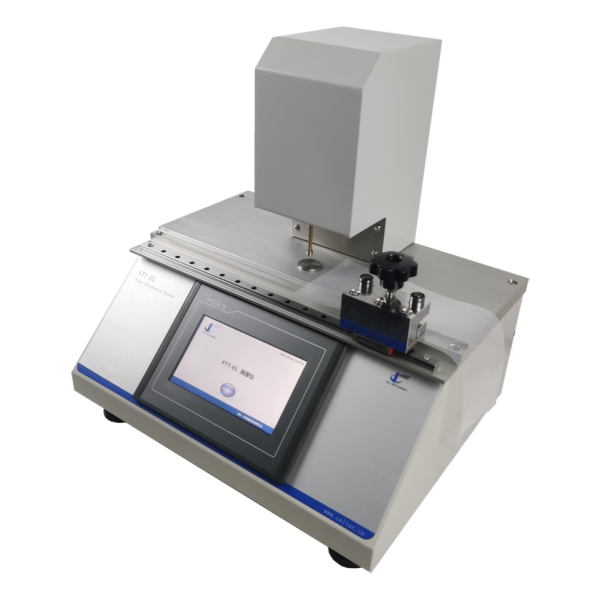

Predstavljamo tester faktorja laminiranja FTT-02 podjetja Cell Instruments

Za laboratorije in proizvodna okolja, ki potrebujejo zanesljivo testiranje faktorja laminacije, je FTT-02 Tester faktorja laminacije s spletne strani Instrumenti za celice je profesionalna rešitev.

Ključne lastnosti:

• Preskusno območje: 0-2 mm (prilagodljivo)
• Rešitev: 0,1 μm za natančne meritve višine skladov
• Preskusni tlak: 50 ± 0,5 kPa (standardno, po ASTM A719)
• Velikost vbodnika: Ø14-17 mm (nastavljivo glede na vrsto vzorca)
• Kompaktna zasnova: 461 × 334 × 357 mm, primerno za različne laboratorijske postavitve

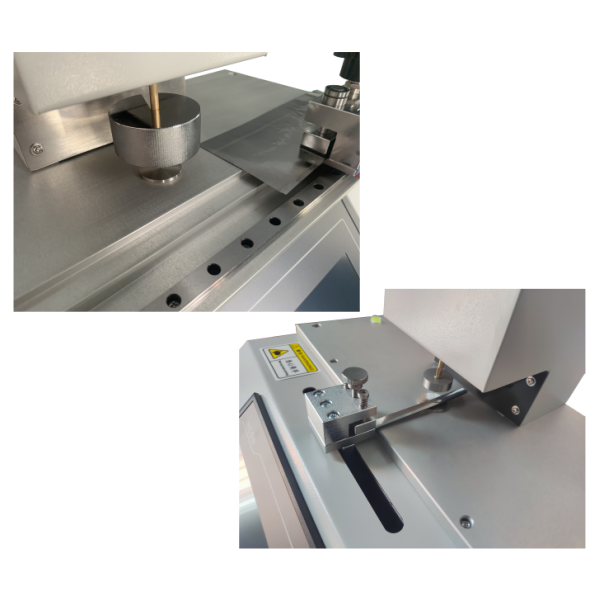

FTT-02 je zasnovan za enostavna poravnava vzorcev, avtomatizirano merjenje višine, in stabilen nadzor tlaka, kar zagotavlja zelo natančne rezultate faktorja laminacije.

Uporabni materiali:

• Neorientirana in zrnato orientirana električna jekla
• Amorfni in nanokristalni magnetni trakovi
• Električni materiali s tanko prevleko, ki se uporabljajo v jedrih motorjev

Z upoštevanjem preskusnih postopkov ASTM in IEC FTT-02 zmanjšuje človeške napake in povečuje ponovljivost rezultatov.

Uporaba in prednosti preskušanja faktorja laminacije

Preskus faktorja laminacije je bistvenega pomena pri:

• Proizvodnja jedra transformatorjev in motorjev
• Nadzor kakovosti magnetnega materiala
• Laboratoriji za raziskave in razvoj ocenjujejo nove zlitine in premaze.
• Ocenjevanje skladnosti za mednarodno pošiljanje ali certificiranje

Glavne prednosti:

• zaznava praznine, hrapavost in učinke premaza
• Zagotavlja kakovost in doslednost materiala.
• Pomaga pri optimizaciji zasnove laminiranja in procesnih parametrov
• Podpira skladnost z ASTM A719, A900, in IEC 60404-13

Razumevanje in nadzorovanje faktor laminacije magnetnih materialov je ključnega pomena za energetsko učinkovito oblikovanje in proizvodnjo izdelkov. Za natančne meritve je potrebna natančna oprema, ki je skladna z mednarodnimi standardi, kot so ASTM A719, ASTM A900, ASTM A683, in IEC 60404-13.

Spletna stran FTT-02 Tester faktorja laminacije po Instrumenti za celice ponuja vrhunsko natančnost, uporabniku prijazno delovanje in popolno skladnost z globalnimi protokoli testiranja. Ne glede na to, ali ste inženir materialov, vodja zagotavljanja kakovosti ali proizvajalec magnetnih sestavnih delov, ta instrument zagotavlja, da so vaši rezultati faktorja laminiranja zanesljivi, sledljivi in strokovni.

---

Pogosta vprašanja

1. Kakšen je namen preizkuševalnika faktorja laminiranja?
Z izračunom razmerja med prostornino trdne kovine in celotno prostornino ugotovi, kako učinkovito so magnetni trakovi zloženi, kar kaže na kakovost materiala.

2. Katere standarde je treba upoštevati pri preskušanju faktorja laminacije?
Ustrezni standardi vključujejo ASTM A719, ASTM A900, ASTM A683, in IEC 60404-13, odvisno od vrste materiala.

3. Ali se lahko FTT-02 uporablja za tanke amorfne trakove?
Da, naprava FTT-02 podpira različne materiale, vključno z tanki amorfni magnetni trakovi, zaradi nastavljivega tlaka in merjenja z visoko ločljivostjo.

4. Kateri dejavniki vplivajo na faktor laminiranja?
Površinski premazi, hrapavost materiala, oksidne plasti in zračne vrzeli med trakovi lahko znižajo faktor laminiranja.

5. Kako faktor laminiranja vpliva na električno zmogljivost?
Višji faktor laminacije pomeni boljšo magnetno povezavo in manjše izgube energije, kar izboljša učinkovitost motorjev, transformatorjev in induktorjev.
