Täpne kileanalüüs termilise kokkutõmbumise testeriga ASTM D2732 järgi

Termiline kokkutõmbumine on kriitiline parameeter pakendites, meditsiinis ja tööstuslikes rakendustes kasutatavate plastkilede toimivuse hindamisel. . termilise kokkutõmbumise tester mängib võtmerolli plastkile mõõtmisel, kuidas plastkile mõõtmed muutuvad kõrgendatud temperatuuride mõjul. Tööstusharudes, kus pakendi terviklikkus ja termiline käitumine on olulised, tagab termilise kokkutõmbumise analüüs toote kvaliteedi ja tootmise järjepidevuse.

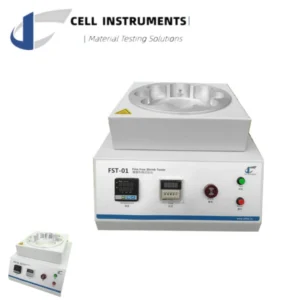

Cell Instruments’ FST-01 termilise kokkutõmbumise tester on suure täpsusega mõõteriist, mis on kavandatud vastama kaasaegsetele kvaliteedikontrolli ja teadus- ja arendustegevuse nõuetele. See toetab selliseid standardeid nagu ASTM D2732, mis muudab selle ideaalseks ettevõtetele, kes vajavad usaldusväärseid ja korratavaid andmeid materjalide kokkutõmbumise kohta.

ASTM D2732 Termilise kokkutõmbumise katsetamise standard

ASTM D2732 on ülemaailmselt tunnustatud standard mõõtmiseks piiranguteta lineaarne termiline kokkutõmbumine kilede ja kiledega. Seda kohaldatakse materjalide suhtes, mille paksus on 0,76 mm (0,030 tolli) või vähem, ja selles sätestatakse, kuidas katsetada kokkutõmbumist ilma füüsilisi piiranguid kuumutamise ajal rakendamata.

See meetod on eriti kasulik, et tuvastada sisemised jääkpinged mis moodustuvad kile tootmisprotsessi käigus. Need pinged ilmnevad siis, kui kile allub kõrgematele temperatuuridele, ja need põhjustavad sageli märkimisväärseid mõõtmete muutusi. Järgides standardit ASTM D2732, saavad tootjad ja kvaliteedikontrolli laborid järjekindlalt iseloomustada oma plasttoodete termokahanemise käitumist.

Miks kasutada termilise kokkutõmbumise testija?

A termilise kokkutõmbumise tester tagab täpsus, korratavus, ja vastavus tööstusstandarditega. Manuaalsed meetodid või kontrollimatu kuumutamine võivad viia ebatäpsete või ebajärjekindlate tulemusteni. Sellise spetsiaalse termilise kokkutõmbumise testija nagu FST-01 kasutamise peamised eelised on järgmised:

• Täpne temperatuuri kontroll (±0,5 °C), mis on kriitiline korduvate tulemuste saavutamiseks.
• Ühetaoline küte kasutades kontrollitud vedelikuvanni
• Standardiseeritud proovihoidjad mehaaniliste piirangute vältimiseks
• Digitaalsed mõõtmised ja aruandlus kvaliteedi tagamise dokumentatsiooni jaoks

Termilise kokkutõmbumise katse põhikomponendid

ASTM D2732 standardile vastava katse läbiviimiseks termilise kokkutõmbumise testeriga on olulised järgmised seadmed ja tingimused:

• Konstantse temperatuuriga vedelikuvann võimelised saavutama ja säilitama katsetemperatuuri (tavaliselt vahemikus 90°C kuni 150°C)
• Vaba kokkutõmbepesa mis kastab proovi ilma seda piiramata.
• Täppisjoonlaud või digitaalne mõõteseade mõõtmete mõõtmise eel- ja järeltestimiseks
• ASTM-konformne termomeeter vanni temperatuuri kontrollimiseks (nt ASTM S5C-11)
• Proovide ettevalmistamise vahendid nagu 100×100 mm stants või lõikur koos masina suunamärkidega

Iga katse hõlmab kileproovide asetamist vannis kindlaksmääratud ajaks, tavaliselt umbes 10 sekundiks, nende kiiret eemaldamist ja pikkuse muutuse mõõtmist nii masina- kui ka põiksuunas.

ASTM D2732 testimise samm-sammuline juhend FST-01-ga

• Proovide konditsioneerimine ASTM D618 järgi (standardne temperatuur ja niiskus)
• Kileproovide ettevalmistamine kasutades stantsi või šablooni; mõõtmed peaksid olema 100 mm × 100 mm
• Märgi filmi juhtimine noolega, et eristada masina- ja põikorientatsiooni
• Määrake vedeliku vanni temperatuur kasutades termilise kokkutõmbumise testija digitaalset liideseid
• Asetage proov hoidikusse ja kastke see kindlaksmääratud ajaks vedelikuvanni.
• Eemaldage ja jahutage proov, seejärel mõõdetakse lõplikud mõõtmed
• Kahanemise arvutamine % kasutades valemit: S = (L0 - L) / L0 * 100%

Rakendused ja eelised tööstuslikes tingimustes

Tootjad pakendid, toit, meditsiin, ja elektrooniline sektorid tuginevad rutiinselt termilise kahanemise andmetele, et:

• Hinda kile stabiilsus ja soojuslik jõudlus
• Optimeerida tootmise seaded nagu orientatsioon ja kustutamismäärad
• Monitor protsessi triivimine ja tagada kvaliteedi järjepidevus
• Tagada vastavus rahvusvahelistele standarditele ja kliendi spetsifikatsioonid

Integreerides Cell Instruments FST-01 termilise kokkutõmbumise tester oma töövoogudesse, saate täiustada testimist, vähendada inimlikke vigu ja parandada jälgitavust.

Miks valida Cell Instruments FST-01?

The FST-01 mudel alates Cell Instruments on konstrueeritud ASTM D2732 testimise toetamiseks võrratu lihtsuse ja täpsusega. Peamised funktsioonid on järgmised:

• Digitaalne PID-temperatuuri reguleerimine ja kõrge termiline stabiilsus
• Korrosioonikindel vedelikuvann pikaajaliseks kasutamiseks
• Mitmekülgsed proovihoidjad, mis sobivad erinevatele filmitüüpidele
• Automaatne ajastus ja tulemuste salvestamine andmete paremaks jälgitavuseks

Selle tulemusena võivad laborid ja kvaliteedikontrollimeeskonnad kindlalt loota FST-01-le, et saavutada järjepidevaid ja standarditele vastavaid tulemusi, mis on olulised klientide usalduse ja toote usaldusväärsuse säilitamiseks.

Kokkuvõte

Mõistmine termilise kokkutõmbumise omadused plastkilede kontrollimine on oluline toodete toimivuse kontrollimiseks ja tööstusharu eeskirjadele vastavuse säilitamiseks. Kasutades spetsiaalset termilise kokkutõmbumise tester-eeskätt siis, kui järgitakse ASTM D2732 protokoll - tagab täpsed ja korratavad tulemused, mis suunavad tootmist, kvaliteedi tagamist ja teadus- ja arendustegevust käsitlevaid otsuseid.

Koos Cell Instruments FST-01, saate neid teste tõhusalt läbi viia, järgides samal ajal ülemaailmseid standardeid, mis lõppkokkuvõttes suurendab teie toote konkurentsivõimet turul.
