Elmendorfs rivetest: En pålitelig metode for å evaluere rivestyrken i fleksible materialer

Elmendorfs rivetest

Den Elmendorfs rivetest is a widely adopted method for evaluating the tear strength of plastic films, paper, and other thin sheeting materials. It plays a critical role in assessing the durability and mechanical resistance of flexible materials used in packaging, medical, textiles, and industrial applications. This test, standardized under ASTM D1922, provides valuable data for material selection, quality assurance, and product design.

Innledning

Tear strength measures a material’s ability to resist the propagation of a tear once it has started. This property is especially crucial in packaging applications where integrity under stress—such as during transportation or handling—is vital. A weak material may tear easily, compromising both the functionality and safety of the product it protects.

Den ASTM D1922 standard outlines the procedure for determining tear resistance using a pendulum-style tear tester—commonly referred to as the Elmendorf method. It is designed to simulate real-world tear conditions by measuring the force required to continue tearing a precut slit in a material sample. The result reflects the energy absorbed during tear propagation, which directly correlates with material strength.

Key Features :

  • Test Type: Propagation tear resistance using a pendulum method

  • Units: Measured in millinewtons (mN) or grams-force

  • Specimens: Films or sheeting ≤ 0.25 mm thick, with a pre-slit of 20 mm

  • Direction: Both machine and transverse directions are tested for anisotropic materials

  • Søknad: Primarily used for plastic films, paper, textiles, and laminated packaging

How the Elmendorf Tear Test Works

The test involves clamping a pre-slit specimen between two jaws—one fixed, the other attached to a swinging pendulum. Once released, the pendulum tears through the remaining material, and the energy expended is measured. The resulting force gives insight into the  strength of tearing and consistency of the material across samples.

Step-by-Step Process:

  1. Klargjøring av prøven – Cut standardized samples using a die, and pre-slit them to 20 mm depth.

  2. Konditionering – Maintain standard temperature and humidity before testing.

  3. Mounting – Clamp the specimen into the test apparatus.

  4. Test Execution – Release the pendulum and allow it to tear through the sample.

  5. Result Recording – The energy required is displayed and recorded automatically by the system.

Equipment

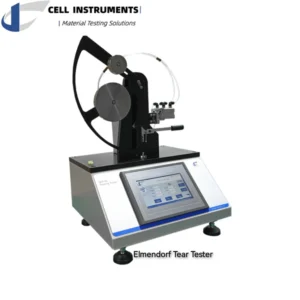

For accurate and consistent results, a reliable  tester is essential. The Cell Instruments SLD-01 is a high-performance option engineered for Elmendorf tear testing in accordance with ASTM standard.

elmendorf tear test

  • Compliant with ASTM D1922 and ISO 6383-2

  • PLC control and HMI touchscreen for intuitive operation

  • Automatic pendulum release and pneumatic clamping for repeatable results

  • Data auto-statistics with real-time reporting and optional microprinter

  • Broad test range suitable for paper, film, foil, and nonwoven materials

This tear tester is particularly beneficial for quality control professionals in packaging, printing, film production, and material research labs.

Applications

Den Elmendorf method is indispensable in evaluating the suitability of materials in sectors where tear resistance impacts performance and safety:

  • Fleksibel emballasje – Ensures plastic films won’t rupture during transportation or sealing

  • Medical and Pharmaceuticals – Validates film strength in blister packs, pouches, and wraps

  • Textile and Nonwoven Industries – Measures durability of fabrics and hygiene products

  • Paper and Printing – Determines resistance of coated and laminated paper to tearing

 Accurate Testing Tips

To maintain accuracy and reproducibility in yourtest, consider the following:

  • Use specimens of consistent thickness and free from defects

  • Ensure pendulum bearings are clean and friction-free

  • Perform regular calibration using certified check weights

  • Follow ASTM guidelines for environmental conditioning

  • Test samples in both machine and transverse directions for anisotropic materials

Konklusjon

Den Elmendorfs rivetest offers a simple yet powerful way to quantify the tear strength of thin materials under dynamic stress. By adhering to ASTM D1922, manufacturers and researchers can evaluate material performance with confidence.

For those seeking reliable and compliant equipment, the SLD-01 Rivetester fra Cell Instruments delivers precise, repeatable results that support R&D, production, and quality assurance needs.

Elmendorfs rivetest

/ Testmetode / Av

Elmendorfs rivetest

I emballasje-, trykkeri- og fleksible materialindustrier er Elmendorfs rivetest spiller en avgjørende rolle i evalueringen av holdbarheten og ytelsen til tynnfilmmaterialer. Denne standardiserte metoden gir et objektivt mål på materialets motstandskraft mot forplantning av en eksisterende rift, noe som gir innsikt i materialets anvendelighet og mekaniske robusthet i den virkelige verden.

På Cell Instrumentshjelper vi kundene med å bruke Elmendorf-rivemetoden med presisjon ved hjelp av vår avanserte SLD-01 Rivetester, som er utformet for å oppfylle moderne bransjekrav samtidig som de er i tråd med internasjonale teststandarder.

Test av rivestyrke, ASTM D1922, og filmens rivestyrke

A høy kvalitet test av rivemotstand må gi nøyaktige og repeterbare data. De ASTM D1922 standard beskriver en veldefinert metode for å måle filmens rivestyrke ved hjelp av Elmendorf-apparatet. Denne standarden er allment akseptert i testlaboratorier, filmproduksjon og kvalitetssikring av emballasje.

Elmendorf-metoden innebærer:

  • Forhåndsskjæring av en spalte i prøvelegemet for å lage en starttåre.

  • Utgivelse av en pendelarm for å påføre en jevn rivekraft.

  • Måling av energitap når pendelen river gjennom prøven.

Ved å fange opp denne energien beregner systemet rivemotstanden, vanligvis uttrykt i mN (millinewton) eller gf (gram-kraft) avhengig av bransjens krav. For materialer som polyetylen (PE), polypropylen (PP), PET eller komposittfilmer er denne metoden fortsatt en gullstandard på grunn av sin enkelhet, repeterbarhet og nøyaktighet.

Hvorfor rivestyrke er viktig i filmtesting

Rivestyrken til en film bestemmer dens motstand mot svikt under bruk. Enten det er en matpose, medisinsk blisterpakning eller krympefolie, kan svak rivemotstand føre til bruddskader:

  • Produktlekkasje

  • Skader under transport

  • Upålitelig holdbarhet

En pålitelig verdi for rivestyrke:

  • Forhindrer feil under produksjon, håndtering og sluttbruk

  • Styrer materialvalg for kostnadsoptimalisering og ytelse

  • Støtter kvalitetskontroll i regulerte bransjer som emballasje for legemidler og næringsmidler



Ved å bruke ASTM D1922 kan produsenter sammenligne materialer, validere produksjonspartier og forbedre filmformuleringer med tanke på både funksjonalitet og effektivitet.

De viktigste fordelene med Cell Instruments SLD-01 Tear Tester

SLD-01 Tear Tester fra Cell Instruments er et avansert kontrollsystem med brukervennlige funksjoner for presise Elmendorf-rivetester.

For presisjon Elmendorfs rivetest applikasjoner, den SLD-01 Rivetester fra Cell Instruments integrerer avanserte kontrollsystemer med brukervennlige funksjoner:

  • PLS-styring og berøringsskjermgrensesnitt: Sikrer konsistens i testen og gjør det enkelt å justere parametrene.

  • Pneumatisk fastspenning: Opprettholder et jevnt grepstrykk, noe som eliminerer uoverensstemmelser fra manuell håndtering.

  • Automatisk pendelutløser: Reduserer operatørens bias og forbedrer repeterbarheten.

  • Kalibreringsvekter: Intern verifisering over ulike pendelkapasiteter (200 til 6400 gf).

  • Innebygd mikroskriver og RS-232-port: Tillater resultatutdata i sanntid og digital dataoverføring.

  • Flere enhetsutganger: Støtter både gf- og mN-verdier for rivestyrke, sammen med valgfrie tåreindeks for masse- og papirindustrien.

  • Valgfri avansert programvare: For statistisk analyse, datalagring og rapportering.

Denne kombinasjonen gjør SLD-01 ideell for laboratorier, FoU-avdelinger, og kvalitetskontroll av produksjonen, der presisjon og sporbarhet er avgjørende.

Bruksområder på tvers av flere bransjer

Elmendorfs rivetest brukes blant annet i ulike bransjer:

  • Fleksibel emballasje: For å sikre at emballasjefilmen ikke svikter under forsegling, fylling eller transport.

  • Tekstil og ikke-vevde materialer: For kvalitetskontroll i kles- eller industristoffproduksjon.

  • Papp og laminater: For å vurdere forplantning av rifter i lagdelte substrater.

  • Medisinske og farmasøytiske filmer: For å oppfylle forskrifts- og sikkerhetskrav for sterile barrieresystemer.

Alle disse bruksområdene drar nytte av nøyaktig måling av rivemotstand, noe som hjelper produsentene med å balansere ytelse og kostnader uten å gå på kompromiss med kvaliteten.

Konklusjon: Invester i pålitelige rivetester for å sikre filmens ytelse

Materialytelse er blitt en kritisk faktor for emballasjeinnovasjon og -sikkerhet, og Elmendorfs rivetest er fortsatt en pålitelig metode for å bestemme rivestyrken. Ved å følge ASTM D1922kan produsenter og laboratorier sikre at materialene deres oppfyller bransjestandarder, redusere avfallet og forbedre produktpåliteligheten.

Cell Instruments' SLD-01 Tear Tester tilbyr en presis, pålitelig og effektiv måte å utføre disse testene på, noe som hjelper kundene med å holde seg konkurransedyktige og samtidig opprettholde strenge kvalitetsstandarder.
